CQB30L-32 泄电掩护断路器

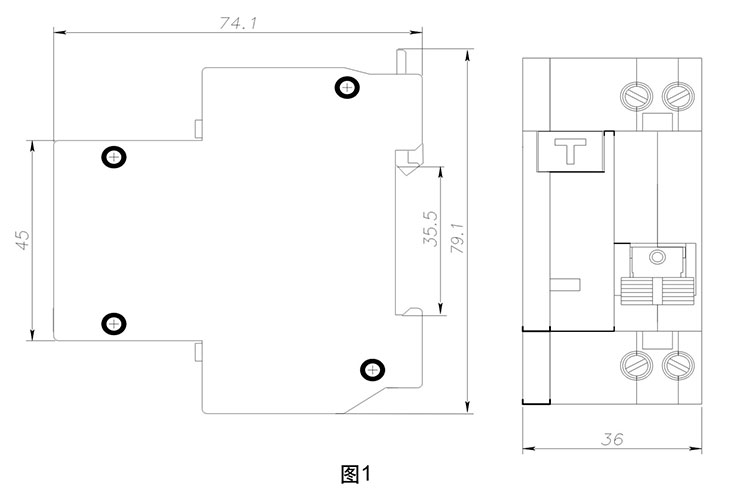

产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB30L-32残剩电流举措断路器(以下简称断路器)首要用于交换50Hz，额外任务电压230V，额外电流至32A及以下的线路中，额外运转短路分断才能不跨越3000A的配电线路中，作为过载短路和泄电掩护用，亦可作为线路不频仍通断操纵转换之用。其首要功效是对有风险的人身触电供给间接掩护。当泄电举措电流I△n≤0.03A时，本泄电断路器在别的掩护办法生效时，也能够作为间接打仗的补充掩护，但不能作为独一的间接打仗掩护。并可避免因为接地毛病电流引发的电气火警。本产物不能对南北极同时打仗被掩护导线引发的触电风险供给掩护。

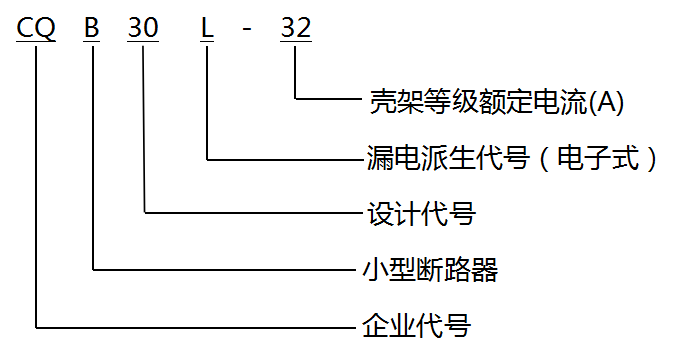

2 型号及寄义
3 定货标准
订购断路器时，需指明下述各点：
a)化合物款型，如CQB30L-32； b)真空断路器的极线数，如1P+N； c)漏电断路器的格外瞬时电流，如16A、20A、25A； d)双倍残剩举动功率，如30mA； e)定货数量英文，如100台 如定购CQB30L-32 1P+N C16 30mA 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~ |
| 额外电流(A) | 6A、10A、16A、20A、25A、32A |
| 额外残剩举措电流lrn (mA) | 30mA |
| 额外残剩不举措电流lrno(mA) | 0.5lrn |
| 极数 | 1P+N |
| 额外短路分断才能lcu(A) | 3000A |
| 额外残剩接通和分断才能lr m(A) | 2000A |
| 残剩电流举措分断时候 | 见表2 |
| 过电流掩护特征 | 见表3 |
| 机器电气寿命(次) | 机器寿命：4000 ； 电气寿命：2000 |
| 净化品级 | 2 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ |
表2 残剩电流举措的分断时候表
| ln (A) | l(n (mA) | 残剩电流即是以下值时候断时候（s） | ||
| lrn | 2lrn | 5lrn | ||
| 6~32 | 30 | 0.1 | 0.05 | 0.04 |

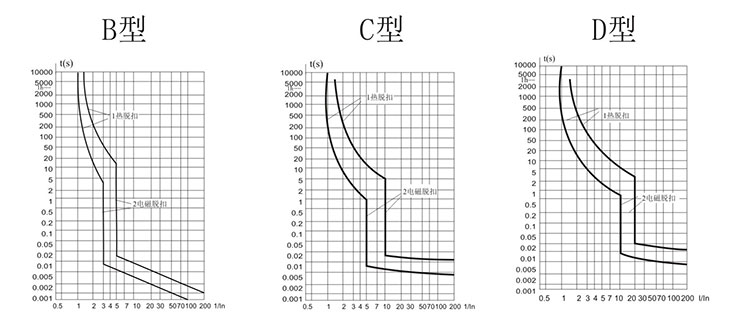

表3 过电流掩护特征
| 脱扣范例 | 实验电流 | 肇端状况 | 商定时候 | 预期成果 | 备 注 |
| B，C，D | 1.13In | 冷态 | t≤1h | 不脱扣 | |
| B，C，D | 1.45In | 紧接着实验 | t＜1h | 脱扣 | 电流在5秒内不变地增添 |
| B，C，D | 2.55In | 冷态 | 1s＜t＜60s(≤32A) | 脱扣 | |
|
B C D |
3In 5In 10In |
冷态 | t≤0.1s | 不脱扣 | 经由过程闭合帮助开关接通电流 |
|
B C D |
5In 10In 20In |
冷态 | t＜0.1s | 脱扣 | 经由过程闭合帮助开关接通电流 |
5 普通任务前提和装置前提
5.1 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
5.2 海拔高度
装置地址的海拔不跨越2000m。
5.3 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
5.4 装置前提
装置场合的外磁场任何标的目的均不应跨越地磁场的5倍；残剩电流举措断路器普通应垂直装置，各方位倾斜度不跨越5°，手柄向上为接通电源地位，装置处应无明显打击和振动。
6 导线请求及铜导线截面积
| 额外电流（A） | 标称铜导线截面积（mm2） |
| 6 | 1 |
| 10 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
