CQB47LEII-32 泄电掩护断路器
产物概略产物参数尺寸材料下载CCC证书
1 合用规模
CQB47LEII-32残剩电流举措断路器合用于交换50Hz,额外电压单极两线和南北极其230V ，三极四线和四极其400V，额外电流至32A的电路中，当人身触电或电网泄泄电流跨越划定值时，残剩电流举措断路器能在极短的时候内敏捷堵截毛病电源，掩护人身及用电装备的宁静。残剩电流举措断路器有过载、短路掩护功效，可用来掩护线路或电念头的过载和短路，也能够在普通环境下作为线路的不频仍转换之用。

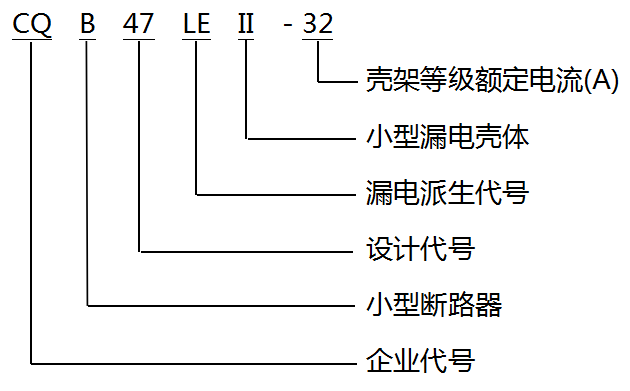

2 型号及寄义
3 定货规范
订购断路器时，需指明下述各点：
a)货物机型，如CQB47LEII -32； b)短路器的极线数，如单极俩线（1P+N）； c)隔离开关的附加功率，如16A、20A、25A； d)超额残剩制裁直流电压，如30mA； e)定货状况，如100台 如订货CQB47LEII -32 1P+N C16 30mA 100只4 首要参数及手艺机能
| 手艺参数名目 | 参数值 |
| 额外电压(V) | 230V~/400V~ |
| 额外电流(A) | 10A，16A，20A，25A，32A |
| 额外残剩举措电流lrn (mA) | 30 |
| 额外残剩不举措电流lrno(mA) | 0.5 lrn |
| 极数 | 1P+N、2P、3P+N、4P |
| 额外短路分断才能lcu(A) | C型 6kA(10A-32A) D型 4.5kA |
| 额外残剩接通和分断才能lr m(A) | 2000A |
| 残剩电流举措分断时候 | ≤0.1s |
| 过电流掩护特征 | 见表2 |
| 机器电气寿命(次) | 机器寿命：4000 ； 电气寿命：2000 |
| 毗连导线(mm2) | 见表3 |
| 净化品级 | 2 |
| 防护品级 | IP20 |
| 装置种别 | Ⅲ |

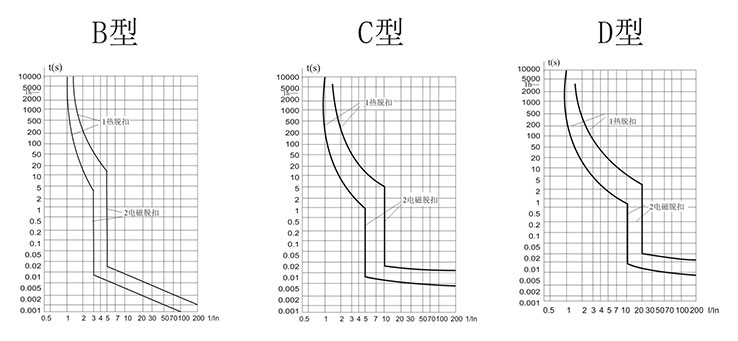

表2 过电流掩护特征
| 额外电流 | 实验电流 | 肇端状况 | 商定时候 | 预期成果 | 备注 |
| ≤32 | 1.13In | 冷态 | t≤1h | 不脱扣 | |
| ≤32 | 1.45In | 紧接着实验 | t＜1h | 脱扣 | 电流在5秒内不变地增添 |
| ≤32 | 2.55In | 冷态 | 1s＜t＜60s(In≤32A) | 脱扣 | |
| ≤32 |
3In 5In 10In 16 In |
冷态 | t≤0.1s | 不脱扣 | B型 |
| 5In | t＜0.1s | 脱扣 | |||
| 5In | t≤0.1s | 不脱扣 | C型 | ||
| 10In | t＜0.1s | 脱扣 | |||
| 10In | t≤0.1s | 不脱扣 | D型 | ||
| 20In | t＜0.1s | 脱扣 |
5 普通任务前提和装置前提
5.1 四周氛围温度
四周氛围温度-5℃~40℃，24h内均匀不跨越35℃。
5.2 海拔
装置地址的海拔不跨越2000m。
5.3 大气前提
装置地址的氛围绝对湿度在最高温度 40℃ 时不跨越50%，在最湿月的月均匀最低温度不跨越25℃，绝对湿度不跨越90%。
5.4 装置型式
接纳规范导轨装置。
5.5 装置前提
装置场合的外磁场任何标的目的均不应跨越地磁场的5倍；泄电断路器普通应垂直装置， 手柄向上为接通电源地位，装置处应无明显打击和振动。
5.6 接线体例
用螺钉压紧接线。
6导线请求及铜导线截面积
表3 毗连导线截面积
| 额外电流（A） | 标称铜导线截面积（mm2） |
| 10及以下 | 1.5 |
| 16~20 | 2.5 |
| 25 | 4 |
| 32 | 6 |
